KS-T salınım süspansiyonu gövdeleri çelik profilden, iç parçaları çelik çubuktan yapılmıştır. Ara bağlantı parçası çelik borudan
yapılmıştır ve gövdelere kaynaklıdır. Salınım süspansiyonunun sisteme bağlantısı iç parçadan geçirilen cıvata ile sıkılarak sürtünme
yöntemiyle yapılır. AK tip süspansiyon elemanıyla aynı işleve sahiptir fakat iki bağlantı arası mesafe AK süspansiyon elemanındaki gibi
ayarlanabilir değildir
Kolay Montaj
ESTA OSCILLATION
Uzun Ömürlü
ESTA OSCILLATION
KS-T salınım süspansiyonu gövdeleri çelik profilden, iç parçaları çelik çubuktan yapılmıştır. Ara bağlantı parçası çelik borudan
yapılmıştır ve gövdelere kaynaklıdır. Salınım süspansiyonunun sisteme bağlantısı iç parçadan geçirilen cıvata ile sıkılarak sürtünme
yöntemiyle yapılır.AK tip süspansiyon elemanıyla aynı işleve sahiptir fakat iki bağlantı arası mesafe AK süspansiyon elemanındaki gibi
ayarlanabilir değildir
Kolay Montaj
ESTA OSCILLATION
Uzun Ömürlü
ESTA OSCILLATION

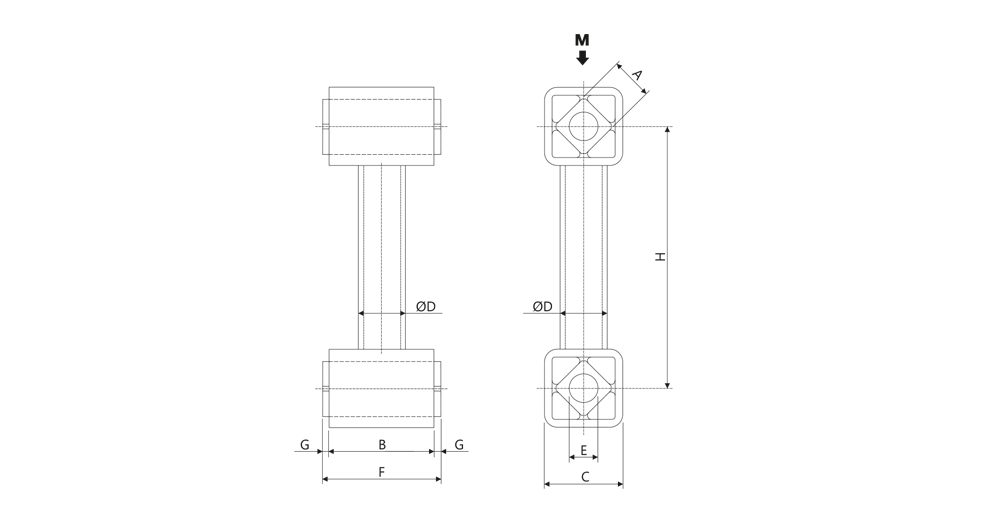

Model
Type | M
[ N ] | n err | Max. Genlik
Mak. amplitude
SW | C d
| A | B | C | ØD | E | F | G | H | Ağırlık
Weight
(Kg) |
| KS-T 16 | 100 | 1200 | 17 | 5 | 16 | 40 | 30 | 20 | 11 | 45 | 2,5 | 100 | 0,41 |
| KS-T 18 | 200 | 1200 | 21 | 10 | 18 | 50 | 35 | 26 | 13 | 55 | 2,5 | 120 | 0,64 |
| KS-T 25 | 400 | 800 | 28 | 12 | 25 | 60 | 42 | 32 | 16 | 65 | 2,5 | 160 | 0,89 |
| KS-T 35 | 800 | 800 | 35 | 19 | 35 | 80 | 60 | 40 | 20 | 90 | 5 | 200 | 2,34 |
| KS-T 45 | 1600 | 800 | 35 | 33 | 45 | 100 | 76 | 45 | 24 | 110 | 5 | 200 | 3,99 |
| KS-T 50 | 2500 | 600 | 44 | 38 | 50 | 120 | 80 | 60 | 30 | 130 | 5 | 250 | 5,43 |
Çelik profil gövde / Welded steel profile body
Çelik çubuk iç parça / Inner square in steel structure
M = max. birim ya da esnek askı başına N yükleme / max. loading in N per unit or rocker suspension
K = Makina salınım faktörü / Oscillating machine factor
n = max. frekans min–1 at 10°, sıfırdan ±5° / max. frequency in min–1 at 10°, from zero ±5°
C = dinamik yaylanma değeri Nm /mm at α ± 5°, frekans aralığı 300 - 600 dak-1
dynamic springvalue byoscillationangles α ± 5°, in speed range of ns 300 – 600 min–1
sw = maksimum genlik mm / max amplitude in mm
