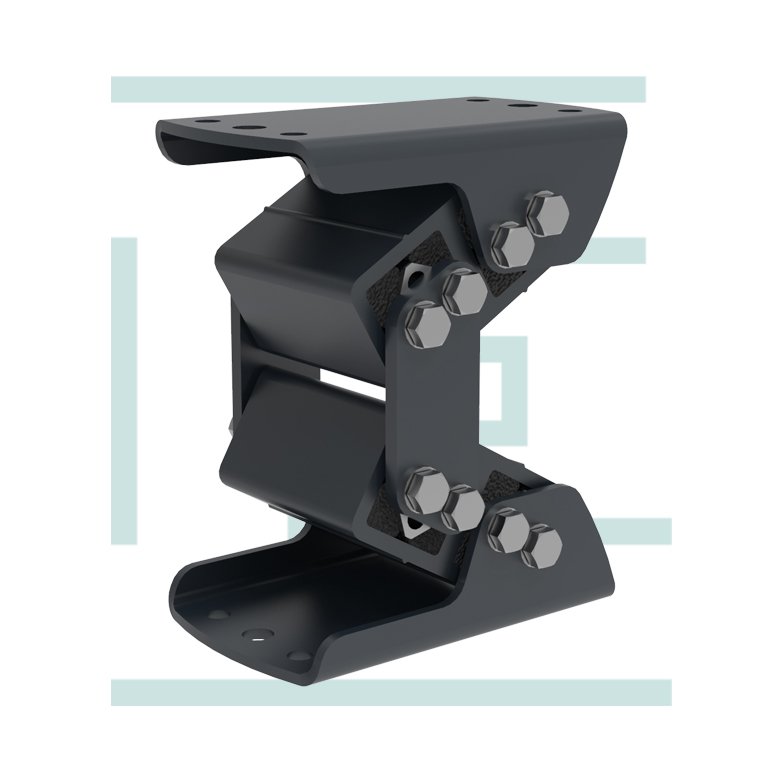

ES-T tip salınım süspansiyonları gövdeleri, alüminyum alaşım profilden, iç parçalar alüminyum alaşım çubuktan yapılmıştır. Kauçuklu
süspansiyon elemanları arası kısa bir çelik bağlantı parçası kullanılmıştır. Bağlantı parçasının kısa olması iki kauçuk süspansiyon
elemanı arası kuvvet dağılımını düzenler. ES-T tip süspansiyon elemanları sistem-zemin bağlantısı, üzerinde montaj delikleri
bulunan parçalarla cıvata somun bağlantısı ile yapılır. ES modelinden daha fazla yük taşıyabilir.
Kolay Montaj
ESTA OSCILLATION
Uzun Ömürlü
ESTA OSCILLATION
ES-T tip salınım süspansiyonları gövdeleri, alüminyum alaşım profilden, iç parçalar alüminyum alaşım çubuktan yapılmıştır. Kauçuklu
süspansiyon elemanları arası kısa bir çelik bağlantı parçası kullanılmıştır. Bağlantı parçasının kısa olması iki kauçuk süspansiyon
elemanı arası kuvvet dağılımını düzenler. ES-T tip süspansiyon elemanları sistem-zemin bağlantısı, üzerinde montaj delikleri
bulunan parçalarla cıvata somun bağlantısı ile yapılır. ES modelinden daha fazla yük taşıyabilir.
Kolay Montaj
ESTA OSCILLATION
Uzun Ömürlü
ESTA OSCILLATION

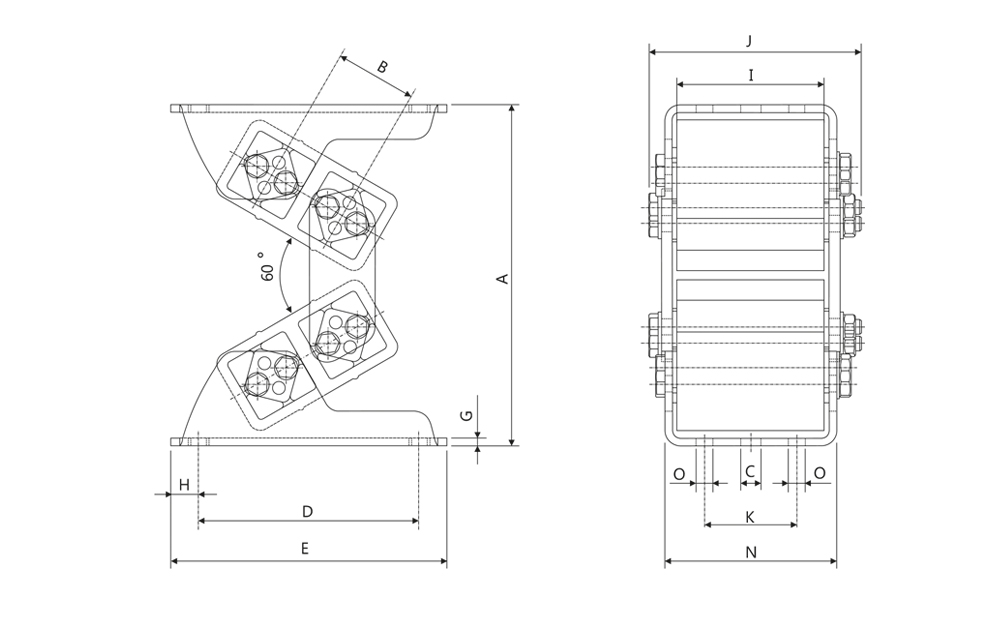

Model
Type | M
[ in N ] | A
Yüksüz
Unloaded
mm | A
Max Yük
Max Load
mm | B | C
| D | E | H | I | J | K | O | G | N | Ağırlık
Weight
(Kg) |
| ES-T 18 | 550-1250 | 141 | 107 | 35 | 9 | 90 | 115 | 12,5 | 50 | 79,0 | 30 | 9,0 | 3 | 61 | 1,79 |
| ES-T 25 | 950 - 2400 | 180 | 144 | 44 | 11,5 | 120 | 150 | 15 | 80 | 117,3 | 50 | 9,0 | 4 | 93 | 3,22 |
| ES-T 35 | 2000 - 4000 | 240 | 215 | 60 | 14 | 150 | 185 | 17,5 | 100 | 146,4 | 70 | 11,0 | 5 | 120 | 6,96 |
| ES-T 45 | 3000 - 6000 | 294 | 231 | 76 | 18 | 170 | 220 | 25 | 110 | 167,5 | 80 | 13,5 | 5 | 130 | 14,31 |
| ES-T 50x120 | 3800 - 9000 | 332 | 266 | 80 | 18 | 185 | 235 | 25 | 120 | 166,0 | 90 | 13,5 | 6 | 142 | 17,31 |
| ES-C 50x160 | 6000 - 11800 | 332 | 266 | 80 | 18 | 185 | 235 | 25 | 160 | 214,0 | 90 | 14 | 8 | 186 | 25,12 |
| ES-T 50x200 | 8000 - 16000 | 332 | 266 | 80 | 18 | 185 | 235 | 25 | 200 | 260,0 | 90 | 14 | 8 | 226 | 30,84 |
M = Yük kapasitesi N Montaj / M = Load capacity in N Per mount
ES-T - Malzeme / Material
| |
| Model / Type | 25-35 |
Alüminyum profil gövde
Aluminium profile body
| X |
Alüminyum çubuk iç parça
Inner Square in aluminium structure | X |
ES-T Serisi / Series
ES-T tip salınım elemanlarının, ES tip salınım elemanlarına göre manivela kolları daha kısa olduğu için yükleme kapasiteleri daha yüksektir. Yük altında oluşan doğrusal sönümleme, salınımlı parçanın oldukça düşük olan yaklaşık 3,5Hz değerindeki doğal frekansı için
yeterlidir.
