TD - Malzeme / Material | |
---|---|
Model / Type | 16-18 |
Çelik profil gövde Welded steel profile body | X |
Çelik çubuk iç parça Inner square in steel structure | X |

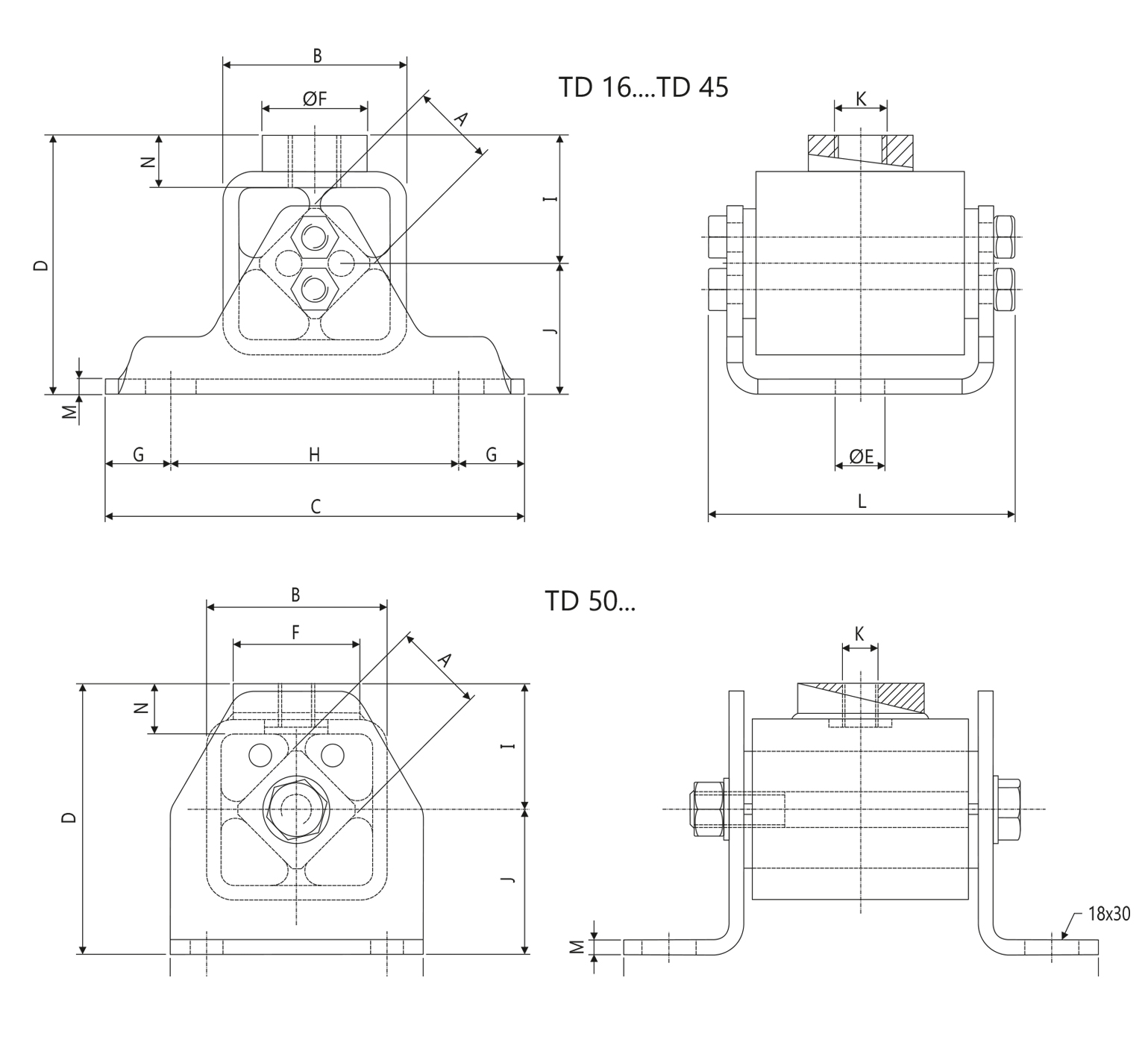

Model Type | Yükleme / Loading [ N ] Eksen - Axial (x-x z-z ) | A | B | C | D | ØE | ØF | G | H | I | J | K | L | M | N | Ağırlık Weight (Kg) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TD 16 | ... - 850 | 16 | 35 | 80 | 49,5 | 9,5 | 20 | 12,5 | 55 | 24,5 | 25 | M10 | 58,5 | 3 | 10 | 0,37 |
TD 18 | 550 - 1500 | 18 | 40 | 100 | 64 | 9,5 | 28 | 12,5 | 75 | 31 | 33 | M10 | 74 | 4 | 13 | 0,68 |
TD 25 | 1200 - 2800 | 25 | 50 | 130 | 79 | 11,5 | 35 | 15 | 100 | 37 | 42 | M12 | 90 | 4 | 17 | 1,18 |
TD 35 | 2500 - 4800 | 35 | 70 | 155 | 105 | 14 | 45 | 17,5 | 120 | 51 | 54 | M16 | 116,5 | 5 | 19 | 2,38 |
TD 45 | 4200 - 7800 | 45 | 90 | 190 | 127 | 18 | 60 | 25 | 140 | 63 | 64 | M20 | 147,5 | 6 | 23 | 4,52 |
TD 50 | 5800 - 12000 | 50 | 100 | 140 | 150 | -- | 70 | 20 | 100 | 70 | 80 | M20 | 262 | 8 | 28 | 7,92 |
y ÷ Y eksenindeki maksimum yük Z ÷ Z ve X ÷ X eksenindekinin %10'udur. / The max. load on Y ÷ Y axes is %10 from Z ÷ Z and X ÷ X axes.
Z ÷ Z ve X ÷ X eksenlerindeki 2,5 g değerindeki anlık darbe yükleri kabul edilebilirdir. / Momenttary shock loads of 2,5 g in Z ÷ Z and X÷X axes ore admissible.
Type TD anti-vibration mounting
Type TD anti-vibration mountings are used for absorbing vibrations in generators, CNC machineries, pumps, crushers, mills, compressors and etc. They are designed also for damping solid-borne noise

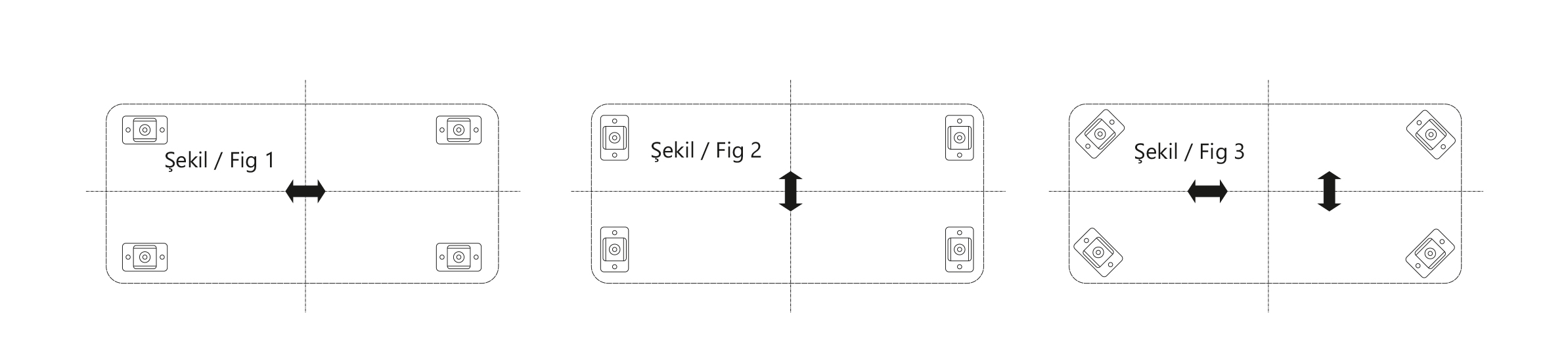

Type TD installation
* Under longitudinal dynamic forces,(Fig - 1)
* Under lateral dynamic forces,(Fig - 2)
* Under undetermined dynamic forces.(Fig - 3)
